Tubo Thiele determinación punto fusión

Tubo para la determinación del punto de fusión de una sustancia

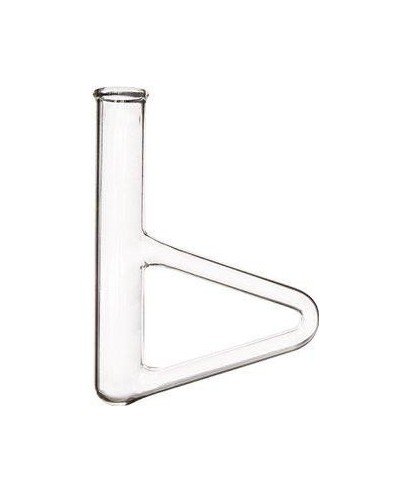

El tubo Thiele es un utensilio de vidrio diseñado para contener y calentar en un baño de aceite. Su forma es de un tubo con una asa lateral triangular a través de la cual fluirá el líquido en un circuito cerrado.

Se utiliza para determinar la temperatura de fusión y de ebullición de una sustancia sólida triturada hasta polvo fino. Para triturar la muestra se puede utilizar un mortero. La muestra en polvo se introduce en un tubo capilar el cual deberá estar cerrado por un lado.

Se sujeta el tubo Thiele mediante una base y tija y pinza de laboratorio en posición vertical. Se vierte aceite. El capilar con la muestra y con el extremo abierto hacia arriba se sumerge en el aceite. A continuación, se coloca un termómetro y se sumerge en el aceite, sostenido por un tapón de goma en la parte superior del tubo de Thiele. Y se pondrá una pequeña llama directa sobre el “asa lateral” la cual, al calentarse, generará una corriente de convección o circular manteniendo una temperatura casi uniforme en el aceite.

Cuando se observa que la muestra se funde, la temperatura a la que ha llegado el aceite será la temperatura de fusión.
