Microscopio metalográfico de polarización 146MET diseñado con óptica corregida al infinito, permite observaciones en luz polarizada
Es ideal para aplicaciones en petrografía, mineralogía, química de materiales, histología y anatomía patológica. Facilita el análisis de estructuras birrefringentes como cristales, pigmentos, líquidos o depósitos de amiloide.
Cabezal triocular con tercer tubo para videocámara USB, fijación por cola de milano fija y rotación manual mediante tornillo de fijación.
Oculares: 2 × WF 10×/22 mm y 1 × WF 10×/20 mm con escala 0–16. Corrección dióptrica en el ocular izquierdo.
Revólver quíntuple para intercambio rápido de objetivos.
Enfoque: mando coaxial macrométrico y micrométrico.
Condensador: tipo Abbe N.A. 1.25, con portafiltros y diafragma regulable.
Platina mecánica: 180 × 150 mm, con desplazamiento suave y preciso.
Objetivos: L PLAN 5×/0.12 (WD: 23,6 mm), 10×/0.25 (WD: 17,7 mm), 20×/0.40 (WD: 10,4 mm), 50×/0.55 (WD: 7,0 mm).

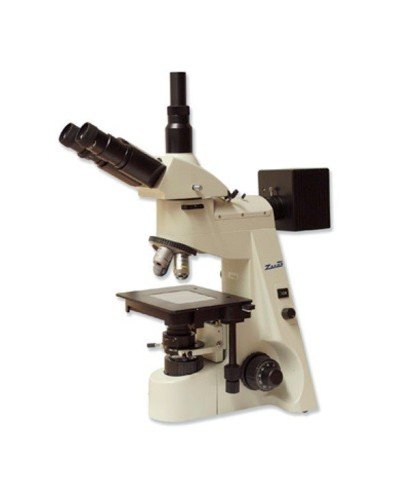

Microscopio metalográfico de polarización 146MET
Referencia
Microscopio metalográfico de polarización 146MET diseñado con óptica corregida al infinito, permite observaciones en luz polarizada
Es ideal para aplicaciones en petrografía, mineralogía, química de materiales, histología y anatomía patológica. Facilita el análisis de estructuras birrefringentes como cristales, pigmentos, líquidos o depósitos de amiloide.
Cabezal triocular con tercer tubo para videocámara USB, fijación por cola de milano fija y rotación manual mediante tornillo de fijación.
Oculares: 2 × WF 10×/22 mm y 1 × WF 10×/20 mm con escala 0–16. Corrección dióptrica en el ocular izquierdo.
Revólver quíntuple para intercambio rápido de objetivos.
Enfoque: mando coaxial macrométrico y micrométrico.
Condensador: tipo Abbe N.A. 1.25, con portafiltros y diafragma regulable.
Platina mecánica: 180 × 150 mm, con desplazamiento suave y preciso.
Objetivos: L PLAN 5×/0.12 (WD: 23,6 mm), 10×/0.25 (WD: 17,7 mm), 20×/0.40 (WD: 10,4 mm), 50×/0.55 (WD: 7,0 mm).
3.025,00 € IVA incl.
2.500,00 € IVA excl.
España 21% IVA; El impuesto final aplicado puede variar según el país de destino.
Microscopio metalográfico de polarización Zuzi, modelo 146: precisión óptica para materiales y estructuras birrefringentes
El modelo 146 de Zuzi es un microscopio metalográfico profesional, diseñado para observaciones con luz polarizada. Su óptica corregida al infinito, junto con un sistema mecánico robusto y estable, lo convierten en una herramienta esencial para aplicaciones en petrografía, mineralogía, metalurgia, ciencias de los materiales, histología y anatomía patológica.
Observación en luz polarizada
El sistema de polarización se compone de un filtro polarizador (eje norte-sur) situado bajo la platina y un analizador (eje este-oeste) ubicado en la parte superior. Cuando ambos se encuentran en posición ortogonal (90°), la luz se extingue creando un fondo oscuro. Si la muestra presenta birrefringencia, las estructuras relevantes se iluminan sobre dicho fondo, lo que permite visualizar cristales, pigmentos, líquidos anisótropos o depósitos de amiloide con alta nitidez.
Óptica avanzada e iluminación Köhler
El equipo integra óptica corregida al infinito y un sistema Köhler con diafragmas de campo y apertura, condensador Abbe ajustable (NA 1.25), precondensador y control preciso de la intensidad gracias a una lámpara halógena de 30 W. Este diseño garantiza una iluminación homogénea, libre de aberraciones y con excelente contraste.
Sistema polarimétrico completo
Incorpora un polarizador giratorio 360°, un analizador rotatorio con escala Vernier (90°), y una lente Bertrand deslizable para observación conoscópica. Además, dispone de ranura para placas compensadoras: yeso, micra y cuña de cuarzo, todas dispuestas a 45° respecto a los ejes vibratorios preferentes.
Platina giratoria de alta precisión
La platina circular de 160 mm rota 360° con graduación de 0,1°, incorpora un sistema de bloqueo y permite añadir carro mecánico para desplazamientos finos y controlados. Incluye pinzas fijas para sujeción segura de las preparaciones.
Diseño ergonómico y controles intuitivos
El cabezal trinocular tipo Siedentopf está inclinado a 30°, con ajuste interpupilar (55–75 mm) y corrección dióptrica en el portaocular izquierdo. Compatible con cámaras oculares Zuzi. Los mandos de enfoque macro y micrométrico son coaxiales: el derecho con control de fricción, el izquierdo con palanca de bloqueo de seguridad.
Iluminación dual: episcópica y diascópica
El sistema de iluminación episcópica (reflejada) incluye lámpara halógena de 12 V / 30 W, diafragmas centrables, portafiltros giratorio (verde, azul, amarillo, polarizador) y control completo del haz incidente. Para la iluminación transmitida, incorpora otra lámpara halógena de las mismas características, con condensador Abbe regulable en altura, portafiltros móvil y diafragmas de precisión.
Aplicaciones avanzadas en microscopía industrial
El modelo 146 está diseñado para análisis exigentes en metalografía, observación de microcircuitos, materiales cristalinos, líquidos anisótropos, películas, PCB y más. Su arquitectura en forma de T proporciona máxima estabilidad sin sacrificar ergonomía, y lo convierte en una solución versátil para laboratorios de control de calidad, docencia y análisis técnico.
| Cabezal | Triocular: inclinado, 30° y giratorio, 360°. Con varilla para regular el paso del haz de luz. Compatible con videocámaras oculares. |
| Distancia interpupilar | 55–75 mm |
| Corrección óptica | ±5 dioptrías en portaocular derecho |
| Oculares | WF 10x / 22 mm y WF 20 mm con retícula de 0,1 mm |
| Platina | Mecánica de doble lecho, 160 × 180 mm |
| Revólver | Cuádruple |
| Objetivos | Plano Acromáticos metalográficos: 4× (A.N. 0,10); W.D.: 25 mm 10× (A.N. 0,25); W.D.: 11 mm 20× (A.N. 0,40); W.D.: 8 mm 40× (A.N. 0,65); W.D.: 3,8 mm |
| Iluminación | Reflejada (episcópica) y transmitida (diascópica). Sistema Köhler. |
| Iluminación reflejada | Lámpara halógena 12 V 30 W. Diafragmas de campo (centrable) y de apertura. Portafiltros giratorios con filtros verde, azul, amarillo y filtro polarizado. |
| Iluminación transmitida | Lámpara halógena 12 V 30 W. Diafragmas de campo en precondensador y apertura graduada. Filtros móviles: verde, azul y amarillo. |
| Sistema de polarización | Polarizador en portafiltros y analizador deslizable en la línea óptica, giratorio, 360°. |
| Condensador | Abbe (A.N. 1,25), regulable en altura. |
| Alimentación | 100-240 V AC 50-60HZ |
