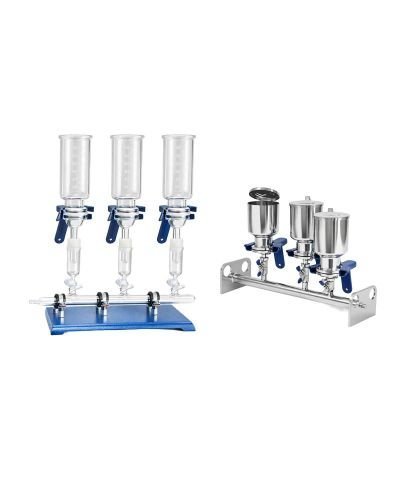

Système de filtration avec rampe 3 et 6 postes 47 mm
Le système de filtration avec rampe est conçu pour les opérations de filtration sous vide avec filtres à membrane de 47 mm dans les laboratoires de contrôle qualité, d’analyse des eaux, de microbiologie, ainsi que dans les secteurs alimentaire, chimique et pharmaceutique. Sa configuration permet de traiter plusieurs échantillons simultanément, tout en conservant un contrôle indépendant de chaque poste de filtration.
La gamme comprend des modèles 3 et 6 postes, disponibles dans différentes configurations de construction : systèmes entièrement fabriqués en acier inoxydable, systèmes en verre borosilicaté et versions mixtes avec rampe en acier inoxydable et composants en verre. Cette diversité permet de sélectionner le modèle le plus adapté selon le matériau requis, la résistance chimique, la visibilité du processus et les conditions de nettoyage ou de stérilisation.
Chaque poste est conçu pour recevoir un filtre à membrane de 47 mm et fonctionner raccordé à une ligne de vide commune. Les systèmes comprennent des entonnoirs de 300 ml, des bases filtrantes ou porte-filtres, des pinces de serrage et des adaptateurs selon la configuration du modèle. La rampe dispose d’une entrée/sortie pour le raccordement au vide.
Le contrôle de chaque poste s’effectue au moyen d’un robinet ou d’une vanne d’arrêt à 90°, permettant d’ouvrir ou de fermer indépendamment chaque position de travail. Cette configuration facilite la filtration simultanée de plusieurs échantillons et permet de n’utiliser que les postes nécessaires à chaque opération.
Les modèles en acier inoxydable offrent robustesse, stabilité structurelle et résistance à une utilisation intensive. Les versions en verre borosilicaté offrent une grande résistance chimique et permettent d’observer clairement le processus de filtration. Dans les versions mixtes, la rampe en acier inoxydable apporte de la solidité à l’ensemble, tandis que les entonnoirs et bases filtrantes en verre facilitent la visualisation de l’échantillon et le nettoyage des composants en contact avec le fluide.
L’assemblage des composants s’effectue au moyen de systèmes adaptés à chaque configuration : pinces de serrage pour fixer l’entonnoir à la base filtrante, bouchons ou adaptateurs en silicone pour le raccordement à la rampe lorsque cela est nécessaire, et systèmes de fermeture propres au porte-filtre dans les versions en acier inoxydable. Ces éléments assurent la stabilité de l’ensemble et l’étanchéité pendant le travail sous vide.
Tous les modèles permettent la stérilisation, en respectant toujours les conditions recommandées pour chaque matériau et composant. Pour les pièces en verre, il est recommandé d’éviter les changements brusques de température lors de la manipulation, du nettoyage ou de la stérilisation. Pour les composants en silicone, les joints, les bouchons ou les adaptateurs, les conditions maximales indiquées par le fabricant doivent être respectées.
Avant utilisation, le filtre à membrane de 47 mm doit être correctement placé dans chaque base ou porte-filtre. Après la filtration, il est recommandé de démonter les composants pour le nettoyage, l’inspection et l’entretien, en vérifiant l’état des zones de raccordement, des pinces, des bouchons et des surfaces d’appui.
Nous proposons des pièces de rechange individuelles pour l’entretien du système, telles que des entonnoirs, bases filtrantes, pinces, bouchons ou adaptateurs, selon la compatibilité avec chaque modèle. Le catalogue comprend également des filtres à membrane de 47 mm, des pompes à vide et des tuyaux en caoutchouc pour compléter ou adapter l’installation de filtration.
